DEI線路驅動器電路系列DEI1022、DEI1023、DEI1024 和 DEI1025

發布時間：2021-10-09 17:12:41 瀏覽：1789

DEI線路驅動器ARINC429是一款雙極單片IC，致力于符合多種多樣通用航空串行數據總線標準的規定要求。這其中包括差分雙極RZ結構類型，例如ARINC429、ARINC571和ARINC575。DEI1022、DEI1023、DEI1024和DEI1025是DEI線路驅動器電路系列，具備各種不同的驅動器輸出電阻和輸出熔斷器。串行數據以DEI1016的雙軌格式展現在DATA(A)和DATA(B)邏輯輸入上。驅動器由SYNC和CLOCK輸入啟動。輸出電壓電平由VREF輸入編程，通常情況下與V1一起接入到+5VDC，以在每個輸出上形成+5伏、0伏和-5伏的輸出電平，適用于±10伏差分輸出。DEI1022和DEI1023的驅動器輸出電阻在常溫狀態下為75Ω；37. 每個輸出端為5Ω。DEI1024和DEI1025的驅動器輸出電阻為零。輸出壓擺率由CA和CB上的外部結構定時電容器調整。100KHz數據的典型值為75pF，12.5KHz數據的典型值為500pF。

特性

適用于高速(100KHz)和低速(12.5KHz)數據速率。

通過外部結構電容器可調整壓擺率。

占據空間小（14LSOICNB）

通過VREF管腳可編程輸出差分的范圍。

驅動器400Ω和30nF的完整ARINC負載。

-55oC至+85oC工作溫度的范圍。

100%最終測試。

屬性

溫度范圍：-55到85；

產品封裝類型：14SOICNBG；

頻道:1；

電源的范圍：+/-15；

到EOL的年限：10；

HoltX-Ref :HI-3185；

DdcX-RefPn :DD-03182VP-201；

輸出電阻：37.5；

數字電源：5；

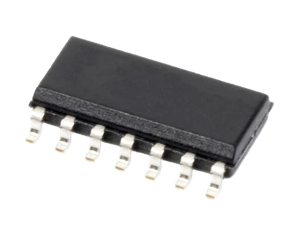

封裝表述：14針塑料SOIC-.150主體；

封裝類型：表面貼裝；

JEDEC :MS-012-AB；

RoHS :符合；

深圳市立維創展科技有限公司，優勢提供DEI高端芯片訂購渠道，部分準備有現貨庫存。

詳情了解DEI請點擊：http?: //m.kuparr.com/public/brand/53.html

或聯系我們的銷售工程師：0755-83050846 QQ: 3312069749

型號	溫度范圍	產品包裝類型	輸出電阻
DEI1022-G	-55 to 85	14 SOIC NB G	37.5
DEI1023-G	-55 to 85	14 SOIC NB G	37.5
DEI1024-G	-55 to 85	14 SOIC NB G	0
DEI1025-G	-55 to 85	14 SOIC NB G	0
