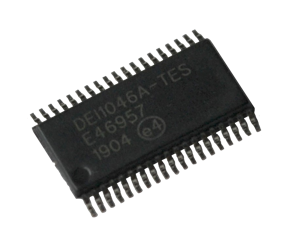

DEI線路接收器DEI1046A
發布時間:2022-07-05 16:38:05 瀏覽:901
DEI線路接收器DEI1046A是款BiCMOS元器件,包括8個差分線路接收器。每個接收器渠道將輸入的ARINC429數據總線信號(三電平RZ雙極差分調配)轉化為一對TTL/CMOS邏輯性輸出。每個渠道單獨運轉并滿足ARINC429數字信息傳輸規范的需求。該設備設計適用于在高噪音環境中運行。
在+/-20V共模電壓范圍內接收輸入,DEI線路接收器DEI1046A提供超出2V的遲緩。電路速率根據優化以操控高頻率瞬變。DEI1046A為內嵌系統測試提供邏輯性電平檢測輸入。它們強行所有8個接收器的輸出為規定的零、一或空狀態。當元器件處在測試模式時,ARINC輸入被忽略。
DEI線路接收器DEI1046A有一個檢測端口,可操控所有8個渠道。ARINC輸入管腳設計有內部保障,不會因DO1603級管腳注入的光線引發的瞬變而受損。該保障選用片上高阻值電阻器,以最大限度地降低IR發熱和高壓電介質隔離,以承擔電壓瞬變。
DEI線路接收器DEI1046A根據在輸入和接地之間增加外界TVS元器件,或者在ARINC總線和IC/TVS連接點之間增加TVS元器件以及串聯功率電阻,能夠實現更高的保護級別。串聯電阻降低了TVS的功率需求和規格尺寸。電阻值高至10kΩ是有效的。
特征
8路ARINC429轉TTL/CMOS邏輯性線接收器
DEI1046-T_S-G和HI-8456PS_的直接代替品
選用+5V±10%或3.3V±10%單電源供電
ARINC輸入內部保障DO-1603級管腳注入的雷電需求
ARINC輸入可承擔輸入上的115Vac意外短路故障
在高噪音環境中運行
輸入公用電壓范圍:±20V
最小2V輸入遲緩
高輸入電阻允許應用外界串聯電阻器來兼容:
超出3級的防雷保護
誤隔離
封裝:38LTSSOP,4.4mm核心
屬性
溫度范圍:-55到85
產品封裝形式:38TSSOPG
頻道:8
配電范圍:3.35
封裝形式:表面貼裝
JEDEC:MO-153-BD-1
深圳市立維創展科技有限公司,優勢提供DEI高端芯片訂購渠道,部分準備有現貨庫存。
詳情了解DEI請點擊:http?: //m.kuparr.com/public/brand/53.html
Part # | Temp Range | Product Package Type |
DEI1046A-TES-G | -55 to 85 | 38 TSSOP G |
DEI1046A-TMS-G | -55 to 125 | 38 TSSOP G |
DEI1046-TES-G | -55 to 85 | 38 TSSOP G |
