TI德州儀器TPSM5D1806E雙輸出6a電源模塊是款高度集成化的dc/dc電源，靈活采用緊湊型8mm×5.5mm×1.8mmQFN封裝。輸入電壓范圍為4.5V至15v，能夠將電壓轉換為寬電壓范圍的中間母線，及其標準5V和12V電流電壓軌。兩個6A輸出能夠分別配置為兩個單獨的電源導軌或組成一個兩相12A輸出。

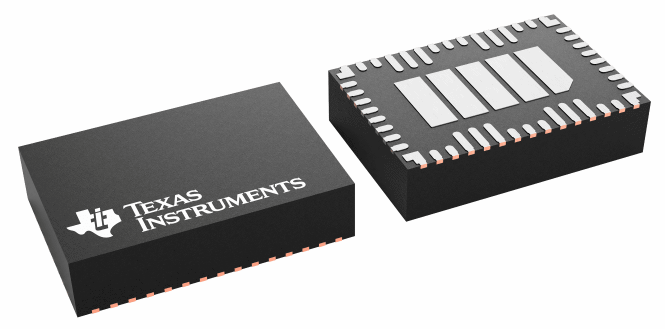

TPSM5D1806E低厚度51管腳QFN封裝，具備優異的封裝布局，可以提高熱性能。55°C增強的溫度性能使航空航天應用環境，如外部機艙安裝模塊或飛行控制模塊。封裝的信號管腳全部分布在外圍，TPSM5D1806E下方有些較大的冷卻墊，在制作時能夠實現布局簡單，有利于運輸。

集成電源設計在設計過程中節省了環路補償和磁性元件的選擇。TPSM5D1806E為每個輸出提供單獨的使能控制與電源正常信號。開關頻率和相位偏移能夠使用管腳束配置。TPSM5D1806E還提供了過電流和熱斷開保護。

特征

?單獨雙路6A輸出

?串行單路12A輸出

?輸出電壓范圍：0.5V至5.5V

?0.5V，溫度范圍內電流電壓基準精確度為±1.25%

?具備相位延遲頻率數據同步

?根據每個輸出的單獨使能和電源正常標識性能

?啟動至預偏置輸出

?UV和OV電源正常輸出

?可選擇開關頻率選擇項：500kHz、1.0MHz、1.5MHz和2.0MHz

?滿足EN55011輻射EMI限制值

?工作溫度范圍：–55°C至+125°C

?工作溫度范圍：-55°C至+105°C

?8mm×5.5mm×1.8mm標準QFN封裝

?采用TPSM5D1806E并借助WEBENCH?PowerDesigner創建定制設計方案

應用

?支持航空航天和國防科技

?醫療成像

?穩固型網絡通訊

?航電設備及飛機控制
