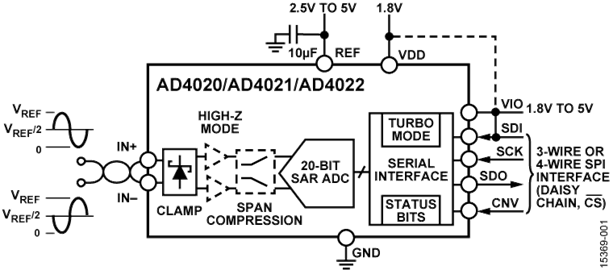

ADI的AD4021是款高精密、高速度、低耗能、20位、Easy Drive、高精密逐漸靠近存儲器(SAR)模數(ADC)，選用單電源VDD供電系統。基準電壓V REF是從外部施加的，并且能夠不同于電源電壓進行調節。AD4021的功率與吞吐量呈線性相關。

AD4021功能性能降低無源器件復雜性和功能損耗，從而實現更高的管道密度。降低的輸入電流（特別是在高阻抗環境下）再加上較長的信號檢測階段，不需要專用ADC驅動器。AD4021拓展了能夠驅動這些ADC的配建電源的范圍。

AD4021輸入跨距壓縮不需要向ADC驅動放大器提供負電源，同時保存對完整性ADC編碼范圍的瀏覽。AD4021輸入過壓鉗位可保護ADC輸入免遭過電壓事件的影響，最大限度減少對參考管腳的干擾，而且不需要外部保護二極管。

AD4021高達1MSPS的快速器件吞吐量使用戶能夠快速獲取射頻信號并進行過采樣技術，可緩解與抗混疊濾波器設計相應的挑戰。AD4021串行外接設備接口(SPI)時鐘速率需求的降低能降低模擬輸入/輸出功能損耗，增加數字服務器選項，并優化通過數字隔離傳輸數據的任務。SPI兼容的串行用戶接口根據使用單獨的VIO邏輯性電源與1.8V、2.5V、3V和5V邏輯性兼容。

特征與優勢

易驅動

大幅度減少輸入反沖運動

輸入電流降為0.5μA/MSPS

加強型采集階段，1MSPS時循環時間≥77%

初次轉換精確，無延時或管路延時

單電源運轉的輸入跨度壓縮

迅速轉換準許低SPI時鐘速率

輸入過壓鉗位保護吸附高至50mA的電流量

SPI-/QSPI-/MICROWIRE-/DSP兼容串行通信

性能卓越

差分模擬輸入范圍：±V REF，V REF從2.4V至5.1V

吞吐量：1.8MSPS/1MSPS/500kSPS選項

INL：最高±3.1ppm

保障20位，無漏碼

噪聲系數：f IN=1kHz、V REF=5V時為100.5dB

THD：f IN=1kHz時為?123dB，f IN=100kHz時為?100dB

SINAD：f IN=900kHz時為89dB（請參見數據表中的圖17）

過采樣動態范圍

OSR=2時為104dB

OSR=1024時為131dB

低電量模式

單1.8V電源供應，具備1.71V至5.5V邏輯性接口

500kSPS時為2.7mW（僅VDD）

10kSPS時為83μW，1.8MSPS時為15mW（額定功率）

10管腳封裝：3mm×3mmLFCSP、3mm×4.90mmMSOP

管腳與AD4003/AD4007/AD4011 系列 兼容

保障運作：?40°C至+125°C

應用領域

自動測試設備

系統自動化

醫用器材

電源供應設備

高精密數據管理系統

儀器儀表和控制系統

ADI公司擁有全球最佳的模擬芯片技術，同時擁有品類豐富的芯片設計專利，其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司，優勢渠道提供ADI晶圓產品Waffle,專業此道，歡迎合作。

詳情了解ADI晶圓請點擊：http://m.kuparr.com/brand/68.html
