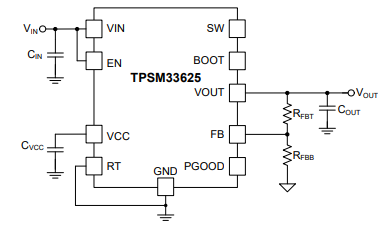

TI德州儀器TPSM33625是款1.5A或2.5A、36V輸入同步DC/DC降壓電源模塊，在緊湊型且容易應用的3.5mm×4.5mm×2mm、11管腳QFN封裝中集合了FlipChipOnLead(FCOL)封裝、功率MOSFET、集成化電感器和啟動電容器。TPSM33625中小型HotRod?QFN封裝技術可以提高熱穩定性，保障可在高溫環境下作業。此外，與展頻性能搭配使用，TPSM33625能提供優異的EMI性能。TPSM33625可以通過反饋分壓器配備為1V至15V輸出并使用。

TPSM33625致力于滿足常開型工業領域的低待機功率要求。智能模式能夠在輕負載工作時完成頻率往返，在輸入電壓(VIN)為13.5V時完成1.5μA的空載電流消耗和高輕負載效率。PWM和PFM模式之間的高效轉換及其低MOSFET導通電阻能確保在整體負載范圍以內提供優異的效率。

TPSM33625選用具備內部補償的最大電流模式架構，用作保持高效運行和超小的輸入電容。DRSS用作降低輸入EMI濾波器的外部器件。RT管腳類型適合于在200kHz至2.2MHz范圍內同步或設定頻率，以避免噪音敏感頻段。

特征

?性能安全性

–有利于實現性能防護系統設計的文檔

?多用途同步降壓直流電/直流模塊：

–集成化MOSFET、電感器、CBOOT電容器和控制器

–寬輸入電壓范圍：3V至36V

–高至40V的輸入瞬態保護

–結溫范圍包括–40°C至+125°C

–4.5mm×3.5mm×2mm超模壓塑膠封裝

–應用RT管腳能夠在200kHz至2.2MHz范圍內調節頻率

?在整體負載范圍內具備極高效率：

–在12VVIN、

5VVOUT、1MHz、IOUT=2.5A時效率高過88%

–在VIN=24V、

VOUT=5V、1MHz、IOUT=2.5A時效率高過87%

–在VIN=13.5V時待機IQ低至1.5μA

?針對極低EMI要求進行優化：

–雙隨機展頻-DRSS

–Flip-ChipOnLead(FCOL)封裝

–電感器和啟動電容器集成化

–滿足CISPR11B類要求

?輸出電壓與電流選擇：

–可調式輸出電壓范圍包括1V至15V

?應用TPSM336x5并通過WEBENCH?PowerDesigner創建產品定制方案

?適用于可擴展性電源：

–與以下TPSM33625管腳兼容：

?TPSM365R6（65V，600mA）

應用

?智能化工廠

?測試和測量

?電力系統基礎設施建設
