M3018調諧器Focus Microwaves

發布時間：2024-05-29 09:13:18 瀏覽：950

　　Focus Microwaves推出的M3018調諧器是Delta系列中的一款機電調諧器，專為高頻率晶圓測量設計。該調諧器的頻率范圍為1.8至30GHz，采用3.5mm連接器類型，高VSWR為50:1，諧波調諧范圍為10:1-100:1，最大功率為47W(CW)，重復性為-40/-50dB，重量為27磅，長度為20.6英寸。

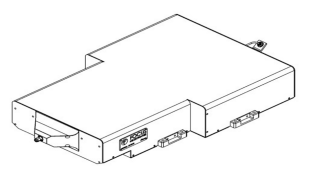

M3018調諧器Focus Microwaves

Model	Freg.Range (GHz	Connector Type	VSWR		Maximum Power** (W,CW)	Repeatability (min,dB/typical,dB)	Weight (lbs)	Length (in)
			High VSWR*	Harmonic tuning
M3018	1.8-30	3.5mm	50:1	10:1-100:1	47	-40/-50	27	20.6

　　該調諧器采用低剖面結構，專為在晶圓上進行負載拉測量優化設計，可放置在晶圓周邊，與探針尖端和調諧器之間實現直接連接，消除所有可能的插入損耗。這種革命性的調諧器設計使工程師能夠?qū)崿F(xiàn)理想的調諧范圍，并將調諧器的占地面積和重量顯著減少。

　　DELTA調諧器默認配置為DUT側公連接器和Source/Load側母連接器，也可以根據客戶需求提供不同的配置。產品尺寸為長度20.602英寸，寬度13.009英寸，高度3.342英寸。

　　這款調諧器適用于需要高精度、高重復性和大調諧范圍的高頻應用場景。

相關推薦：

Focus Microwaves晶圓上三角調諧器

更多 Focus Microwaves 相關產品信息可咨詢立維創展。
