Glenair 7引腳濾波器插座CB07C1L1F,CB07C2L1F,CB07C3L1F,CB07C4L1F

發布時間：2024-11-01 10:48:10 瀏覽：565

　　GlenairCB07C1L1F,CB07C2L1F,CB07C3L1F,CB07C4L1F屬于CB系列“PogoPin”連接器，是一種 7針濾波鎖緊螺母插座，用于后面板安裝，專為減小高頻電氣干擾而設計，符合歐洲標準的CB07連接器規范。

Glenair 7引腳濾波器插座CB07C1L1F,CB07C2L1F,CB07C3L1F,CB07C4L1F

　　產品概述

　　材質：外殼為不銹鋼，表面鍍黑鉻。

　　插針材質：銅合金，表面鍍金，確保良好的導電性能和耐腐蝕性。

　　密封性：硅膠O形密封圈，防水等級為IP68，符合MIL-STD-810標準，支持1米水深浸泡。

　　使用壽命：能承受5000次插拔，適合惡劣環境使用。

　　產品規格

　　電容：在25°C、1 kHz條件下為3000 pF，耐壓1 Vrms。

　　耐壓(DWV)：最高支持50 V DC。

　　最大電流：2.5安培。

　　絕緣電阻：至少5000兆歐，保證高絕緣性能。

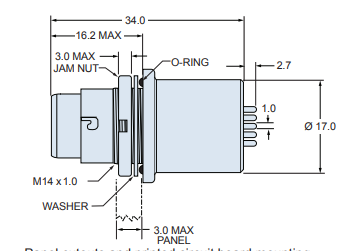

　　結構與安裝

　　鎖緊螺母：不銹鋼材質，表面鍍黑鉻，用于固定在面板上，最大鎖緊厚度為3.0毫米。

　　安裝孔尺寸：M14 x 1.0螺紋安裝，適合常見面板厚度。

　　PCB焊接點模式：標注有安裝孔和焊接點的具體尺寸，確保匹配電路板安裝要求。

　　面板與電路板安裝

　　圖中顯示了該插座的PCB安裝孔的尺寸圖和位置標記，使得用戶可以精確安裝和連接。

　　其他特性

　　尺寸：外徑為20毫米，插孔直徑為17毫米。

　　O形圈位置：面板與插座接觸處有O形圈，確保防水密封效果。

　　插孔排列：圖中標明了各插孔的位置和角度，為插頭與插座的正確對接提供指導。

　　總體來說，該產品非常適合用于需要高可靠性、抗干擾能力強的電氣連接場合，尤其是在惡劣的環境中。
