- 產品詳情
XENSIV? - TLE4998C3高精度線性霍爾 IC，用于使用 SPC 信號進行角度和位置檢測
英飛凌線性霍爾 IC TLE4998C專為滿足高精度角度和位置檢測以及電流測量應用的要求而設計。該傳感器基于標準化的 SENT(單邊半字節傳輸，SAE J2716)協議提供數字 SPC(短 PWM 代碼)信號。SPC協議允許由ECU發起的傳輸。另外還有兩種操作模式可供選擇：“量程選擇”，用于在操作期間動態切換測量范圍，“ID 選擇”，用于在單條輸出線路上構建一個總線系統，最多有 4 個 IC，并有一個公共電源，ECU 可以單獨訪問。每個傳輸序列都包含可調節數量的半字節，代表傳感器的磁場、溫度值和狀態信息。輸出級是一個漏極開路驅動器，僅將輸出引腳拉至低電平。因此，高電平需要通過外部上拉電阻器獲得。這種輸出類型的優點是接收器可以使用更低的電源電壓(例如3.3 V)。在這種情況下，上拉電阻必須連接到給定的接收器電源。該IC采用BiCMOS技術生產，具有高電壓能力，并具有反極性保護功能。與模擬補償方法相比，采用16位DSP架構的數字信號處理和數字溫度補償保證了出色的長期穩定性。雖然整體分辨率為 16 位，但某些內部級的分辨率高達 20 位。

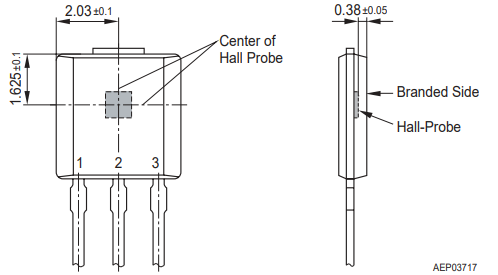

TLE4998C3選型：
Type | Marking | Ordering Code | Package |
TLE4998C3 | 4998C3 | SP000476468 | PG-SSO-3-10 |
TLE4998C4 | 4998C4 | SP000440972 | PG-SSO-4-1 |
TLE4998C3C選型：
Type | Marking | Ordering Code | Package |
TLE4998C3C | 98C3C | SP000481482 | PG-SSO-3-92 |
TLE4998C8(D)選型：
Product Name | Marking | Ordering Code | Package |
TLE4998C8 | C8S | SP0024977581) | single sensor, PG-TDSO-8-1 |
TLE4998C8D | C8D | SP0024977541) | dual sensor, PG-TDSO-8-2 |
TLE4998S3，TLE4998S4選型：
Type | Marking | Ordering Code | Package |
TLE4998S3 | 4998S3 | SP412108 | PG-SSO-3-10 |
TLE4998S4 | 4998S4 | SP412110 | PG-SSO-4-1 |
TLE4998S3C選型：
Type | Marking | Ordering Code | Package |
TLE4998S3C | TLE4998S3C | TLE4998S3C | TLE4998S3C |
TLE4998S8(D)選型：
Product Name | Marking | Ordering Code | Package |
TLE4998S8 | S8S | SP000902780 | single sensor, PG-TDSO-8-1 |
TLE4998S8D | S8D | SP000902784 | dual sensor, PG-TDSO-8-2 |
TLE4998P8(D)選型：
Product Name | Marking | Ordering Code | Package |
TLE4998P8 | P8S | SP000902772 | single sensor, PG-TDSO-8-1 |
TLE4998P8D | P8D | SP000902776 | dual sensor, PG-TDSO-8-2 |
TLE4998P3；TLE4998P4選型：
Type | Marking | Ordering Code | Package |
TLE4998P3 | 4998P3 | SP412104 | PG-SSO-3-10 |
TLE4998P4 | 4998P4 | SP412106 | PG-SSO-4-1 |
TLE4998P3C選型：
Type | Marking | Ordering Code | Package |
TLE4998P3C | 98P3C | SP000481486 | PG-SSO-3-92 |
功能概要
SPC(短PWM代碼)協議，具有基于SENT(單邊半字節傳輸，由SAE J2716定義)的增強接口功能
20 位數字信號處理 (DSP)
數字溫度補償
16 位整體分辨率
在汽車溫度范圍內工作
輸出信號隨溫度和使用壽命變化的低漂移
可編程參數存儲在EEPROM中，具有單位糾錯功能： SPC協議模式：同步傳輸、動態范圍選擇、ID選擇模式、SPC單位時間、磁距離和靈敏度(增益)、輸出斜率極性、偏移、帶寬、鉗位電平、客戶溫度補償系數、內存鎖定 可重新編程，直到內存鎖定
電源電壓 4.5 - 5.5 V(擴展范圍為 4.1 - 16 V)
在 -200 mT 和 +200 mT 之間運行，在三個范圍內
所有引腳的反極性和過壓保護
輸出短路保護
板載診斷(過壓、EEPROM錯誤、啟動)
輸出內部磁場值和溫度
使用通用電源對多個傳感器進行編程和操作
磁傳遞函數的兩點校準，無需迭代步驟
對機械應力、EMC、ESD的高抗擾度
符合 AEC-Q100 的汽車標準
潛在應用
堅固耐用的電位器替代品，無機械磨損，耐濕、耐溫、耐污染、耐振動
汽車應用中的線性和角度位置傳感，例如踏板位置、懸架控制、油門位置、前照燈調平和轉向扭矩傳感
用于電池管理、電機控制和電子保險絲的大電流檢測
高效程序員 @ eHitex
高速閃光燈-TLE4998X
ED FLASH制作編程器 SPEED FLASH是經過驗證的通用制作編程器。該系統被設計為易于配置，以便對不同的目標進行編程。根據要編程的傳感器或微控制器的要求，可以使用各種針對不同目標的接口技術。
高效程序員 @ CGS
ISCM-SENT 英飛凌 TLE4998x
CGS開發的CompactRIO ISCM-SENT(英飛凌)模塊可以依次校準多達2個英飛凌TLE4998x傳感器，每個傳感器有2個通道。此外，該模塊可以在 4 個通道上并行讀取 SENT 信號。
