描述：
Connor-Winfield 2.5x3.2mm溫度補償晶體振蕩器和電壓控制溫度補償晶體振蕩器設計用于需要在-20至70°C和-30至85°C溫度范圍內嚴格頻率穩定性的GPS應用。通過使用模擬溫度補償，該器件能夠在寬溫度范圍內保持低于1 ppm的穩定性。

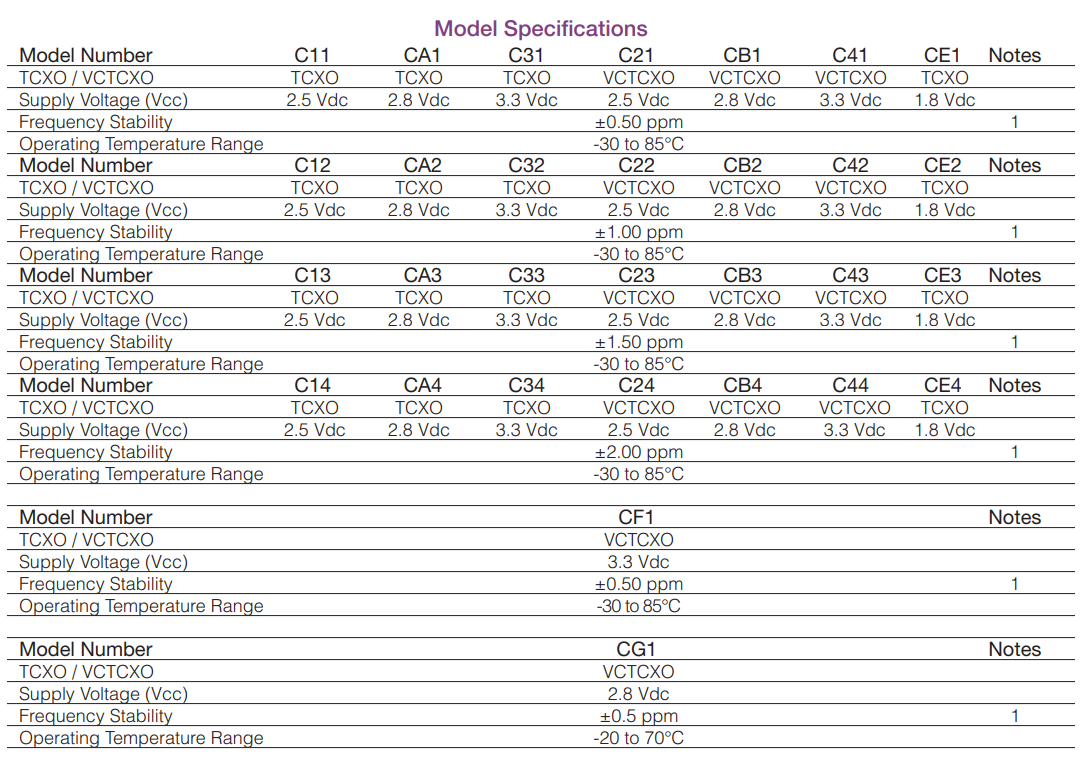

TCXO / VCTCXO Cxx系列訂購信息：
| 零件編號 | 產品類型 | 邏輯系列 | 包 | 頻率穩定性 | 頻率容差 | 頻率校準 | 電源電壓 | 頻率范圍 | 溫度范圍 | 拉力范圍 | 關鍵詞 |
| C1x 系列 RoHS | TCXO系列 | Clipped Sinewave | SM 3.2x2.5毫米 | +/-0.5ppm 至 +/-2.0ppm | +/-4.6ppm | +/-1.0ppm | 2.5Vdc | 10 MHz 至 40 MHz | -30 至 85°C | 不適用 | 低成本 |
| C3x 系列 RoHS | TCXO系列 | Clipped Sinewave | SM 3.2x2.5毫米 | +/-0.5ppm 至 +/-2.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3Vdc | 10 MHz 至 40 MHz | -30 至 85°C | 不適用 | 低成本 |
| CAx 系列 RoHS | TCXO系列 | Clipped Sinewave | SM 3.2x2.5毫米 | +/-0.5ppm 至 +/-2.0ppm | +/-4.6ppm | +/-1.0ppm | 2.8Vdc | 10 MHz 至 40 MHz | -30 至 85°C | 不適用 | 低成本 |
| 零件編號 | 產品類型 | 邏輯系列 | 包 | 頻率穩定性 | 頻率容差 | 頻率校準 | 電源電壓 | 頻率范圍 | 溫度范圍 | 拉力范圍 | 關鍵詞 |
| C2x 系列 RoHS | VCTCXO | Clipped Sinewave | SM 3.2x2.5毫米 | +/-0.5ppm 至 +/-2.0ppm | +/-4.6ppm | 不適用 | 2.5Vdc | 10 MHz 至 40 MHz | -30 至 85C | +/-10ppm | 低成本 |
| C4x 系列 RoHS | VCTCXO | Clipped Sinewave | SM 3.2x2.5毫米 | +/-0.5ppm 至 +/-2.0ppm | +/-4.6ppm | 不適用 | 3.3Vdc | 10 MHz 至 40 MHz | -30 至 85C | +/-10ppm | 低成本 |
| CBx 系列 RoHS | VCTCXO | Clipped Sinewave | SM 3.2x2.5毫米 | +/-0.5ppm 至 +/-2.0ppm | +/-4.6ppm | 不適用 | 2.8Vdc | 10 MHz 至 40 MHz | -30 至 85C | +/-10ppm | 低成本 |
部件編號示例： C31-020.0M =2.5x3.2mm package, TCXO, 3.3 Vdc -30 to 85°C, ±0.50 ppm, Clipped Sinewave Output with an Output Frequency of 20.0MHz
C21-026.0M =2.5x3.2mm package, VCTCXO, 2.5 Vdc -30 to 85°C, ±0.50 ppm, Clipped Sinewave Output with an Output Frequency of 26.0MHz

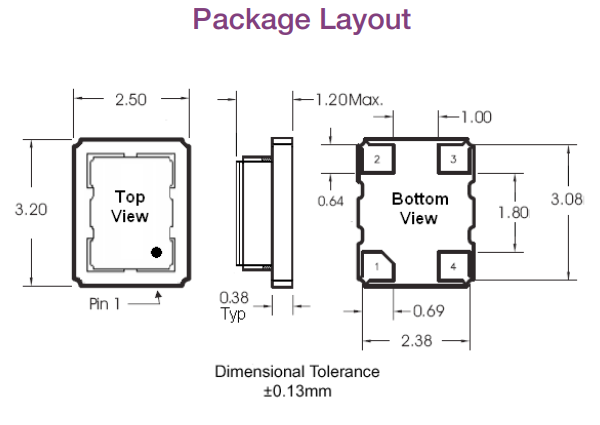

板連接：
VCTCXO - Control Voltage (Vc) TCXO - N/C
Ground
Output
Supply Voltage (Vcc)
特性：
?1.8,2.5,2.8或3.3 Vdc操作
?截?cái)嗾也ㄝ敵鲞壿?/p>
?超小型2.5x3.2mm SMT封裝
?頻率穩定性可用:
?±0.50ppm，±1.00ppm，±1.50ppm或±2.00ppm
?溫度范圍:
-20 ~ 70℃或-30 ~ 85℃
?低功率<2mA
?低抖動<1ps RMS
?磁帶和卷軸包裝
?符合RoHS標準/無鉛
?推薦用于新設計
應用：
GPS接收器
